汽車電子控制系統(tǒng)作為車輛的核心部件，其密封性能直接影響行車安全與可靠性。在復雜工況下，電控模塊需長期承受鹽霧、濕氣、振動等環(huán)境侵蝕，而汽車電控密封膠作為關鍵防護材料，其耐腐蝕性能需通過嚴格的鹽霧測試驗證。接下來，研泰膠粘劑應用工程師將結合汽車行業(yè)標準與前沿技術，系統(tǒng)梳理汽車電控密封膠的鹽霧測試方法及關鍵控制點。

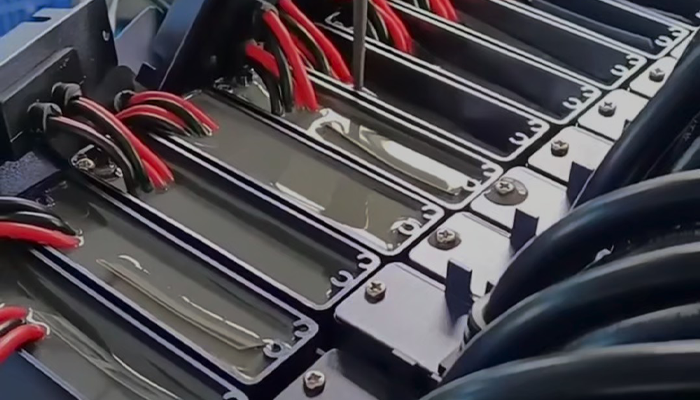

一、鹽霧測試的核心原理與分類

鹽霧測試通過人工模擬海洋或高濕環(huán)境中的鹽霧腐蝕條件，加速評估材料耐蝕性。其核心原理在于利用高濃度鹽溶液（如5% NaCl）霧化形成的腐蝕性環(huán)境，使樣品在短時間內(nèi)暴露于相當于自然環(huán)境數(shù)年的腐蝕強度。根據(jù)測試條件差異，主要分為以下四類：

中性鹽霧試驗（NSS）
采用pH值6.5-7.2的中性鹽溶液，試驗溫度35℃，鹽霧沉降率1-2mL/(80cm2·h)。適用于基礎耐蝕性評估，例如某車企要求ECU密封膠在96小時NSS后無起泡、剝落。

乙酸鹽霧試驗（AASS）
在5% NaCl溶液中添加冰醋酸，使pH值降至3左右，腐蝕速度較NSS快3倍。某高壓連接器案例顯示，采用AASS 48小時測試后，鍍錫觸點因酸性環(huán)境加速生成黑色氧化錫，接觸電阻從8mΩ激增至200mΩ。

銅鹽加速醋酸鹽霧試驗（CASS）
在AASS基礎上添加0.26g/L CuCl?，試驗溫度升至50℃，腐蝕速度達NSS的8倍。某傳感器殼體密封膠經(jīng)CASS 144小時測試后，殼體硬度從Shore A 60降至40，失去密封性。

交變鹽霧試驗
結合鹽霧與濕熱循環(huán)（如鹽霧4小時→濕熱4小時），模擬實際工況中干濕交替的腐蝕環(huán)境。某車載攝像頭PCB板經(jīng)交變測試后，未涂覆三防漆的焊點出現(xiàn)3處信號中斷，而涂覆35μm聚氨酯涂層的樣品誤差控制在±0.5%以內(nèi)。

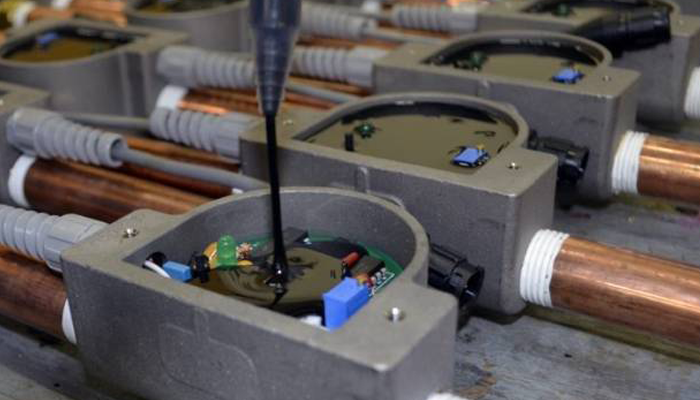

二、汽車電控密封膠的測試要點與標準

1. 樣品制備與預處理

密封件類型：需區(qū)分密封膠的防護對象（如殼體縫隙、連接器端子、PCB焊點）。例如，灌封ECU需在殼體制造0.5mm人工劃痕，驗證密封膠填充能力；暴露式連接器觸點間距需≥2mm，避免鹽橋短路。

涂層保護：PCB板需提前涂覆三防漆（如聚氨酯或丙烯酸），涂層厚度≥30μm。某案例中，未涂覆三防漆的ECU在72小時ASS后出現(xiàn)5處焊點開路。

材料兼容性：密封膠與基材（如PPS塑料、鋁合金）的附著力需通過劃格法測試，確保無分層現(xiàn)象。

2. 測試環(huán)境控制

鹽霧參數(shù)：嚴格遵循GB/T 10125或ISO 9227標準，控制鹽溶液濃度（5%±0.1% NaCl）、pH值（NSS:6.5-7.2；AASS:3.0-3.2）、溫度（35±1℃）及沉降率（1-2mL/(80cm2·h)）。

噴霧均勻性：通過多位置鹽霧收集器（如漏斗+量筒）驗證箱內(nèi)各區(qū)域沉降量偏差≤±0.2mL/h。

間歇噴霧模式：對精密電子部件采用“噴15分鐘/停45分鐘”的間歇模式，減少持續(xù)腐蝕沖擊。某電機控制器經(jīng)間歇測試后，元件故障率較連續(xù)噴霧降低60%。

3. 性能評估指標

接觸電阻：使用微歐計測量連接器觸點間電阻，初始值≤10mΩ，試驗后≤15mΩ。某高壓連接器改進案例中，鍍錫層厚度從3μm增至6μm并增加1μm預鍍鎳層后，接觸電阻穩(wěn)定在10mΩ以內(nèi)。

絕緣電阻：用500V直流兆歐表測量相鄰觸點間絕緣電阻，初始值≥100MΩ，試驗后≥10MΩ。

信號傳輸：對傳感器類部件進行動態(tài)信號測試，驗證輸出誤差≤±2%。某溫度傳感器經(jīng)測試后，輸出誤差從±5%優(yōu)化至±0.8%。

外觀檢查：觀察密封膠是否起泡、剝落、開裂，或殼體是否滲入鹽霧液。某車載攝像頭殼體經(jīng)144小時測試后，內(nèi)部濕度從90%RH降至15%RH。

三、失效分析與改進策略

1. 典型失效模式

觸點腐蝕：酸性環(huán)境加速鍍錫層氧化，生成絕緣性SnO?，或氯離子穿透鍍層引發(fā)基體銅腐蝕。

焊點失效：鹽霧中的Cl?與焊料反應生成可溶性氯化物，破壞金屬間化合物（IMC），導致開路或間歇性斷路。

密封失效：密封膠在酸性環(huán)境下老化，硬度下降，失去密封性。某傳感器殼體因密封膠耐酸性不足，144小時測試后內(nèi)部濕度達90%RH。

2. 改進方案

材料升級：將鍍錫改為鍍金（厚度≥0.5μm）或鍍銀（厚度≥2μm），耐蝕性提升10倍；選用耐酸塑料（如PPS、PEEK）替代普通ABS。

工藝優(yōu)化：采用選擇性噴涂工藝，確保PCB焊點、引腳等關鍵區(qū)域涂層厚度≥30μm；增加殼體密封筋數(shù)量（從2道增至4道），并使用耐酸密封膠（如氟橡膠）。

結構設計：將連接器觸點間距從1.5mm增至2.5mm，減少鹽橋短路風險；在殼體底部增加排水孔（直徑≥1mm），避免鹽霧液積聚。

四、行業(yè)應用案例

1. 新能源汽車電控系統(tǒng)

某車企在電池管理系統(tǒng)（BMS）PCB封裝中采用研泰MX-6293環(huán)氧樹脂結構膠，經(jīng)168小時CASS測試后，焊點無腐蝕，振動環(huán)境下的可靠性提升3倍。

2. 高壓連接器密封

某高壓連接器通過改進鍍層工藝（6μm鍍錫+1μm預鍍鎳）并使用研泰化學MX-8008FR有機硅粘接密封膠，在AASS 96小時測試后，接觸電阻穩(wěn)定在12mΩ以內(nèi)，絕緣電阻≥15MΩ。

3. 電機控制器散熱器

某電機控制器采用研泰MX-5099導熱灌封膠填充散熱器與IGBT模塊間隙，經(jīng)交變鹽霧測試后，熱阻降低40%，無過熱損壞現(xiàn)象。

總之，汽車電控密封膠的鹽霧測試需結合材料特性、工藝設計及實際工況，通過標準化測試方法與嚴格的質(zhì)量控制，確保其在極端環(huán)境下的長期可靠性。隨著新能源汽車對電控系統(tǒng)性能要求的不斷提升，密封膠的耐蝕性、導熱性及環(huán)保性將成為未來研發(fā)的重點方向。如果您有汽車電控密封膠應用難題，歡迎通過在線客服、網(wǎng)站留言、來電、郵件等方式聯(lián)系研泰化學免費獲取樣品與技術支持！更多關于電子膠粘劑的應用知識請持續(xù)關注《研泰化學官網(wǎng)》~
